O reforço estrutural com fibra de carbono ganhou espaço em obras de recuperação, adequação e aumento de capacidade de estruturas existentes. Isso acontece porque os sistemas de polímeros reforçados com fibras, conhecidos como FRP, combinam baixo peso, elevada resistência e possibilidade de aplicação em diferentes elementos construtivos. Além disso, a fibra de carbono apresenta resistência à corrosão e pode ser utilizada em soluções com pouca interferência arquitetônica.
Entretanto, falar simplesmente em “fibra de carbono” pode gerar uma compreensão incompleta. Existem diferentes configurações, formatos, orientações das fibras, propriedades mecânicas e sistemas de aplicação. Portanto, duas soluções comercialmente chamadas de fibra de carbono podem apresentar comportamentos e aplicações bastante diferentes.
No reforço estrutural, essa distinção é fundamental. Afinal, a escolha do material depende do comportamento esperado do elemento, da direção dos esforços, da geometria disponível, das condições do substrato e da técnica de execução.
Uma viga submetida principalmente à flexão, por exemplo, pode exigir uma solução diferente daquela utilizada no confinamento de um pilar. Da mesma forma, uma superfície plana pode permitir a utilização de uma lâmina de CFRP, enquanto uma geometria irregular pode favorecer um tecido flexível.
Reforço estrutural com fibra de carbono: por que existem diferentes tipos?
A expressão fibra de carbono representa uma família de materiais e sistemas, e não apenas um único produto. Portanto, antes de comparar soluções, é necessário entender como esses sistemas são constituídos. Normalmente, o CFRP combina fibras de carbono com uma matriz polimérica, formando um compósito destinado a trabalhar em conjunto com o elemento estrutural.
No reforço estrutural, a fibra normalmente assume grande parte da transferência dos esforços de tração, enquanto a matriz ajuda a distribuir os esforços entre as fibras e a promover a aderência ao substrato. Entretanto, o desempenho final depende também da preparação da superfície, do adesivo, da orientação das fibras e da execução.
Além disso, os fabricantes oferecem tecidos, lâminas, barras e outros formatos. Cada configuração possui características próprias de manuseio e aplicação. Assim, não basta perguntar qual fibra é “mais forte”. É necessário entender qual sistema atende ao mecanismo resistente que precisa ser corrigido ou ampliado.
A Barbosa Estrutural considera essas diferenças durante a avaliação técnica. Afinal, uma solução adequada precisa ser compatível com o elemento existente e com as condições reais da obra.
Reforço estrutural com fibras unidirecionais
As fibras unidirecionais concentram a maior parte das fibras principais em uma direção. Por isso, são especialmente interessantes quando o esforço que se pretende combater possui direção predominante.
Esse tipo de configuração permite direcionar a capacidade resistente para a região necessária.
Entre suas características estão:
- fibras principais alinhadas em uma direção;
- elevada eficiência na direção das fibras;
- possibilidade de aplicação em vigas, lajes e pilares;
- adaptação à necessidade de projeto;
- possibilidade de utilização em diferentes sistemas de matriz.
Tecidos unidirecionais de carbono são comercializados especificamente para aplicações de flexão, cisalhamento e confinamento, dependendo da configuração do sistema.
Reforço estrutural com fibras bidirecionais
Nos tecidos bidirecionais, as fibras são distribuídas em mais de uma direção. Assim, o material pode apresentar comportamento diferente de um tecido predominantemente unidirecional.
Essa configuração pode ser útil quando o detalhamento exige contribuição em diferentes direções. Contudo, a eficiência de cada direção depende da quantidade de fibras efetivamente disponível e das propriedades do sistema.
Por isso, é importante analisar:
- direção dos esforços;
- quantidade de fibras em cada sentido;
- resistência do tecido;
- compatibilidade com o substrato;
- detalhes de ancoragem e sobreposição.
Além disso, o projeto deve considerar a orientação efetiva do material. Afinal, fibras posicionadas fora da direção principal do esforço não oferecem a mesma contribuição que aquelas corretamente alinhadas.
Reforço estrutural com lâminas de CFRP
As lâminas ou placas de CFRP são elementos pré-fabricados. Dessa forma, suas propriedades podem ser controladas durante o processo industrial.
Esses elementos normalmente apresentam seção definida e podem ser aderidos à superfície ou utilizados em sistemas próximos à superfície. Existem placas comerciais com diferentes dimensões e módulos de elasticidade.
Entre suas características estão:
- geometria regular;
- propriedades mecânicas controladas;
- aplicação eficiente em superfícies adequadas;
- elevada concentração de fibras;
- possibilidade de utilização em reforços à flexão.
Por outro lado, a geometria da peça precisa ser compatível com a instalação. Portanto, nem sempre uma lâmina representa a solução mais conveniente.
Reforço estrutural com barras de carbono
As barras de CFRP representam outra configuração de reforço. Elas podem ser utilizadas em sistemas próximos à superfície ou em soluções específicas de reforço.
Além disso, apresentam geometria diferente dos tecidos e lâminas. Por isso, a interação com o concreto, o posicionamento e o detalhamento precisam ser analisados de maneira específica.
Esse tipo de sistema pode ser considerado quando:
- existe possibilidade de criar um alojamento;
- o detalhamento permite posicionamento interno ou próximo à superfície;
- é necessário concentrar o reforço em determinada região;
- a geometria favorece uma solução linear;
- o projeto prevê essa metodologia.
A disponibilidade de barras e lâminas de CFRP para reforço estrutural é documentada em sistemas comerciais específicos.
Reforço estrutural e escolha do formato
A escolha do formato não deve ocorrer isoladamente. Afinal, o formato está diretamente relacionado à geometria da estrutura e ao tipo de solicitação.
Uma superfície plana e regular pode favorecer uma lâmina. Entretanto, uma coluna com geometria complexa pode exigir um tecido flexível. Assim, a decisão depende do conjunto de condições.
A Barbosa Estrutural avalia fatores como:
- elemento estrutural;
- solicitação predominante;
- geometria;
- acessibilidade;
- condição do substrato;
- método de execução.
Fale com um especialista da Barbosa Estrutural pelo WhatsApp e avalie qual sistema de fibra de carbono pode atender à sua estrutura.
Reforço estrutural: diferenças entre resistência e módulo da fibra
Um dos principais erros ao comparar fibras de carbono é observar apenas a resistência à tração. Embora esse parâmetro seja importante, ele não explica sozinho o comportamento do sistema.
O módulo de elasticidade também possui grande relevância. Ele indica, de maneira simplificada, a relação entre tensão e deformação dentro do regime elástico. Portanto, diferentes fibras podem apresentar combinações distintas de resistência e rigidez.
Além disso, o comportamento final do reforço depende da interação entre fibra, matriz, adesivo e substrato. Dessa forma, propriedades isoladas do filamento não devem ser utilizadas para escolher uma solução sem considerar o sistema completo.
Existem, inclusive, placas comerciais de CFRP com diferentes módulos de elasticidade. Isso demonstra que a classificação do material não se resume à ideia de que toda fibra de carbono possui exatamente o mesmo comportamento.
Para a Barbosa Estrutural, essa análise é importante porque o reforço precisa ser dimensionado de acordo com as solicitações existentes e futuras.
Reforço estrutural com fibras de alto módulo
Fibras ou sistemas de alto módulo são desenvolvidos para oferecer elevada rigidez na direção de trabalho. Assim, podem ser considerados quando o controle de deformações e a compatibilidade de rigidez são aspectos relevantes do dimensionamento.
Entretanto, alto módulo não significa automaticamente melhor solução. A escolha depende das necessidades estruturais.
É necessário observar:
- rigidez necessária;
- deformações existentes;
- capacidade do substrato;
- compatibilidade entre materiais;
- comportamento esperado após o reforço.
Portanto, o módulo deve ser analisado dentro do sistema estrutural completo.
Reforço estrutural com fibras de alta resistência
As fibras de alta resistência apresentam elevada capacidade de suportar tensão de tração. Entretanto, resistência e rigidez são propriedades diferentes.
Uma fibra pode apresentar elevada resistência sem necessariamente possuir o maior módulo disponível. Por isso, comparar produtos apenas pelo valor de resistência pode levar a conclusões equivocadas.
Além disso, o valor informado pelo fabricante pode se referir à fibra seca ou ao laminado formado após a incorporação da matriz. Desse modo, é fundamental verificar qual propriedade está sendo apresentada.
Reforço estrutural e deformação na ruptura
A deformação na ruptura também influencia a compreensão do comportamento do CFRP. As fibras de carbono apresentam comportamento predominantemente elástico até a ruptura.
Isso significa que o sistema não deve ser tratado como se apresentasse o mesmo comportamento plástico típico do aço.
Consequentemente, o dimensionamento precisa considerar:
- deformação efetiva;
- tensão correspondente;
- aderência;
- ruptura do compósito;
- ruptura ou destacamento do substrato.
O ACI destaca justamente a necessidade de considerar as características específicas dos FRP e o comportamento dos elementos reforçados durante o projeto.
Reforço estrutural e propriedades do laminado
Quando um tecido é impregnado com resina, o sistema final passa a apresentar propriedades próprias. Portanto, não se deve confundir automaticamente a propriedade da fibra seca com a propriedade do laminado.
Esse cuidado é essencial para interpretar corretamente fichas técnicas.
Além disso, podem existir diferenças entre:
- módulo da fibra;
- módulo do laminado;
- resistência da fibra;
- resistência do laminado;
- espessura nominal;
- quantidade de fibras.
Assim, a documentação técnica do sistema deve fazer parte da análise.
Reforço estrutural e compatibilidade mecânica
A compatibilidade entre o reforço e a estrutura existente precisa ser estudada. Afinal, adicionar um material muito rígido ou muito resistente não garante que todo esse potencial será aproveitado.
A transferência de esforços depende da ligação entre os materiais. Portanto, preparação do substrato, adesivo, comprimento de ancoragem e detalhamento são fundamentais.
Na Barbosa Estrutural, a seleção do sistema considera o comportamento do conjunto, e não apenas a ficha técnica da fibra.
Reforço estrutural: fibra unidirecional, tecido e lâmina
Outra diferença importante está na forma como o carbono chega à obra. Alguns sistemas são fornecidos como tecidos secos, enquanto outros chegam como elementos rígidos pré-fabricados.
Essa diferença modifica o processo executivo. Consequentemente, também influencia a adaptação à geometria, a preparação da superfície e os detalhes construtivos.
Os tecidos permitem maior flexibilidade. Por outro lado, lâminas apresentam seção e propriedades mais padronizadas. Assim, cada alternativa possui vantagens técnicas relacionadas à aplicação.
Em sistemas de tecido, a impregnação com resina pode ocorrer durante a execução. Já as lâminas pultrudadas chegam prontas para aplicação, dependendo do sistema adotado. Fabricantes disponibilizam ambas as soluções para diferentes situações de reforço.
Portanto, entender a diferença entre esses formatos ajuda a compreender por que uma solução pode ser indicada para determinada estrutura e outra não.
Reforço estrutural com tecido de carbono
O tecido de carbono oferece grande flexibilidade. Por isso, consegue acompanhar superfícies curvas ou geometrias mais complexas.
Essa característica pode ser especialmente interessante em elementos como pilares, vigas e outras superfícies que exigem adaptação do material.
Entre as possibilidades estão:
- reforço à flexão;
- reforço ao cisalhamento;
- confinamento;
- aplicação em geometrias complexas;
- reforços com baixa interferência visual.
Sistemas comerciais de tecido unidirecional são utilizados justamente em aplicações de flexão, cisalhamento e confinamento.
Reforço estrutural com lâmina pultrudada
A lâmina pultrudada possui formato rígido e propriedades definidas industrialmente. Dessa maneira, apresenta comportamento diferente de um tecido aplicado manualmente.
Esse formato pode ser utilizado em reforços à flexão e em soluções próximas à superfície, entre outras possibilidades previstas pelo projeto.
Além disso, existem lâminas comerciais com diferentes módulos de elasticidade.
Portanto, sua seleção deve considerar tanto a necessidade estrutural quanto as condições de instalação.
Reforço estrutural com aplicação próxima à superfície
Alguns sistemas de CFRP podem ser instalados em canais executados próximos à superfície do elemento. Essa metodologia é conhecida como near-surface mounted, ou NSM.
Nesse caso, o elemento de CFRP fica alojado em um rasgo previamente preparado e recebe um adesivo estrutural adequado.
A técnica pode ser interessante quando:
- a geometria permite abertura do canal;
- o detalhamento prevê esse método;
- existe necessidade de posicionamento específico;
- a superfície externa precisa permanecer relativamente livre;
- o projeto foi desenvolvido para essa configuração.
Existem placas de CFRP desenvolvidas especificamente para aplicações NSM.
Reforço estrutural com sistemas aderidos externamente
Nos sistemas aderidos externamente, o CFRP é instalado sobre a superfície preparada do elemento.
Esse método pode utilizar tecidos ou lâminas, dependendo da solução projetada.
Entretanto, a aderência é uma etapa crítica. Portanto, o substrato deve apresentar condições adequadas para receber o sistema.
É necessário considerar:
- limpeza;
- regularização;
- resistência superficial;
- preparação mecânica;
- compatibilidade do adesivo;
- condições ambientais.
Além disso, o sistema completo precisa seguir as especificações técnicas do fabricante.
Reforço estrutural e execução correta
Mesmo um material de excelente desempenho pode apresentar resultado inadequado quando a execução não segue o projeto.
Por isso, o processo precisa respeitar as especificações do sistema utilizado. Em tecidos, por exemplo, a quantidade de resina e a impregnação influenciam diretamente o resultado.
Do mesmo modo, lâminas exigem preparação adequada do substrato e aplicação correta do adesivo.
A Barbosa Estrutural considera projeto, material e execução como partes do mesmo processo técnico.
como escolher a fibra de carbono para cada aplicação?
Não existe uma fibra de carbono universalmente adequada para todas as situações. Na realidade, a seleção deve começar pelo diagnóstico da estrutura e pelo entendimento do mecanismo resistente.
Uma viga com deficiência à flexão apresenta necessidades diferentes de uma coluna que precisa de confinamento. Da mesma maneira, uma estrutura com geometria irregular pode exigir uma solução diferente daquela disponível em uma superfície plana.
Por isso, a escolha deve considerar o elemento, os esforços, a geometria, o estado do substrato e as condições de execução. Além disso, é necessário avaliar as propriedades do sistema completo.
A tecnologia CFRP pode ser empregada em diferentes estruturas e situações de reforço. Entretanto, o desempenho depende do correto dimensionamento, detalhamento e execução. O ACI PRC-440.2-23 aborda justamente aspectos de projeto, construção e inspeção desses sistemas.
A Barbosa Estrutural utiliza essa lógica para transformar a necessidade estrutural em uma solução tecnicamente fundamentada.
vigas
Em vigas, o reforço com carbono pode ser utilizado em situações que envolvam aumento de capacidade à flexão ou ao cisalhamento, desde que o sistema seja dimensionado para essa finalidade.
Na flexão, a orientação das fibras normalmente acompanha a direção principal dos esforços de tração considerados no projeto.
No cisalhamento, a configuração pode ser diferente. Portanto, o posicionamento do tecido e os detalhes de ancoragem assumem grande importância.
A seleção pode considerar:
- tipo de solicitação;
- região crítica;
- direção das fibras;
- geometria da viga;
- condição do concreto.
pilares

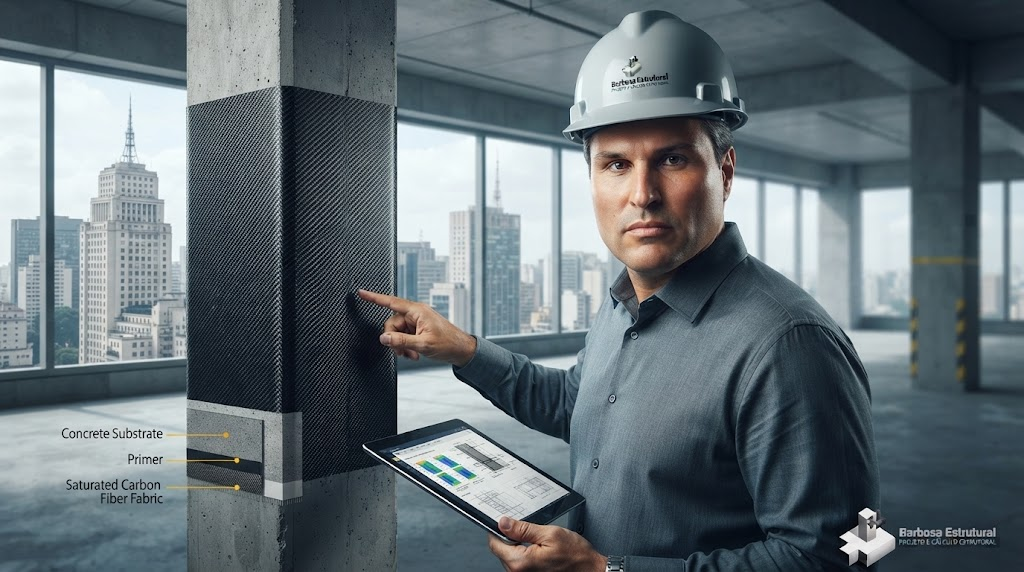

Em pilares, a fibra de carbono pode ser utilizada em sistemas de confinamento e em determinadas estratégias de aumento de capacidade.
O tecido flexível pode acompanhar o perímetro do elemento, desde que a geometria e as condições da superfície permitam.
Além disso, o detalhamento precisa considerar cantos, continuidade, sobreposições e condições de aderência.
Por isso, uma avaliação técnica deve verificar:
- seção do pilar;
- estado do concreto;
- cargas existentes;
- geometria;
- necessidade de confinamento.
lajes
Lajes podem apresentar necessidades específicas, principalmente quando alterações de uso aumentam as solicitações ou quando existem deficiências identificadas no sistema estrutural.
Dependendo do caso, podem ser estudadas soluções de reforço à flexão utilizando CFRP.
Entretanto, a escolha do formato deve considerar a geometria da laje e o acesso à superfície.
Além disso, é necessário avaliar:
- vãos;
- cargas permanentes;
- cargas variáveis;
- condições do concreto;
- deformações existentes.
estruturas antigas
Edificações antigas exigem atenção especial. Afinal, muitas vezes existem alterações construtivas realizadas ao longo dos anos.
Por isso, antes de definir qualquer fibra, é importante entender o sistema existente.
A análise pode envolver:
- levantamento da estrutura;
- identificação dos materiais;
- investigação das manifestações patológicas;
- avaliação das cargas;
- definição da necessidade de reforço.
Assim, a fibra de carbono passa a ser uma consequência de uma decisão técnica, e não simplesmente o ponto de partida.
diagnóstico antes da aplicação
O diagnóstico deve anteceder a escolha do material. Caso contrário, existe risco de tratar apenas o sintoma e não a causa do problema.
Uma fissura, por exemplo, pode estar relacionada a diferentes mecanismos. Portanto, simplesmente cobrir a região com fibra não substitui a investigação necessária.
A Barbosa Estrutural pode avaliar a estrutura e identificar as condições que orientam a escolha do sistema.
erros comuns na escolha da fibra de carbono
A escolha da fibra de carbono deve seguir critérios técnicos. Entretanto, alguns erros aparecem quando o material é analisado apenas pelo marketing, pelo preço ou pela resistência nominal.
Um dos principais problemas é considerar que qualquer tecido de carbono pode substituir outro. Na prática, propriedades como orientação, gramatura, módulo, resistência, espessura e sistema de resina podem variar significativamente.
Além disso, o sistema precisa ser compatível com o substrato. Um produto excelente, quando aplicado em uma superfície inadequada, pode não apresentar o desempenho esperado.
Outro ponto é a execução. O ACI trata os sistemas FRP como soluções que exigem orientações específicas de projeto, construção e inspeção.
Portanto, o reforço estrutural deve ser tratado como um sistema de engenharia. A fibra representa apenas uma parte da solução.
deve ser escolhido apenas pela resistência
Uma resistência à tração elevada pode chamar atenção. Todavia, esse número isolado não define a adequação do material.
É necessário avaliar o conjunto de propriedades e a aplicação prevista.
Por isso, a análise deve considerar:
- resistência;
- módulo de elasticidade;
- deformação;
- espessura;
- orientação;
- sistema de aplicação.
Além disso, é importante confirmar se os valores correspondem à fibra, ao tecido ou ao laminado final.
substitui o diagnóstico
A fibra de carbono não deve ser utilizada como solução automática para qualquer manifestação patológica.
Primeiramente, é necessário identificar a causa. Depois, deve-se verificar se existe deficiência estrutural e qual mecanismo precisa ser corrigido.
Assim, o diagnóstico pode indicar se o reforço realmente é necessário.
Essa abordagem evita:
- intervenções desnecessárias;
- custos sem justificativa;
- tratamento superficial;
- escolha inadequada de material;
- problemas posteriores.
depende da aderência
A transferência dos esforços para o CFRP depende da ligação entre o sistema e o substrato. Portanto, a condição da superfície possui grande importância.
Produtos comerciais estabelecem requisitos específicos para o substrato. Em determinado sistema de tecido, por exemplo, o fabricante informa requisito mínimo de resistência à aderência do substrato, além de orientar a execução.
Por isso, não basta aplicar a fibra sobre uma superfície aparentemente firme.
Reforço estrutural exige atenção à execução
A execução deve seguir o sistema especificado. Isso inclui preparação da superfície, aplicação da resina, posicionamento do reforço, cura e demais procedimentos previstos.
No caso dos tecidos, a impregnação correta é especialmente importante. Já nas lâminas, a aplicação do adesivo e o contato adequado com o substrato precisam ser controlados.
Consequentemente, mão de obra e supervisão técnica fazem parte do desempenho final.
Reforço estrutural deve considerar o sistema completo
A fibra não trabalha sozinha. O resultado depende da interação entre:
- estrutura existente;
- fibra de carbono;
- matriz polimérica;
- adesivo;
- substrato;
- detalhamento;
- execução.
Portanto, comparar apenas dois rolos de tecido ou duas lâminas pelo preço não permite avaliar corretamente a solução.
A Barbosa Estrutural considera esses fatores para especificar soluções compatíveis com cada necessidade estrutural.
Reforço estrutural: como escolher a fibra de carbono adequada
A fibra de carbono representa uma tecnologia importante para o reforço estrutural, mas sua utilização exige conhecimento técnico. Afinal, existem diferentes configurações, formatos e propriedades disponíveis no mercado.
As fibras unidirecionais concentram sua capacidade resistente principalmente em uma direção. Já os tecidos bidirecionais podem distribuir fibras em mais de um sentido. Além disso, lâminas e barras de CFRP apresentam características construtivas próprias e podem atender a diferentes estratégias de reforço.
Outro ponto fundamental está na diferença entre resistência e módulo de elasticidade. Uma fibra com resistência elevada não é automaticamente a solução adequada para determinada estrutura. Portanto, o dimensionamento precisa considerar o comportamento global do elemento e a função que o reforço deverá desempenhar.
Também é necessário diferenciar o material da fibra do sistema final. Resina, adesivo, substrato, orientação, espessura, ancoragem e execução interferem diretamente no desempenho.
Além disso, o formato escolhido precisa acompanhar a geometria e a necessidade do elemento. Tecidos oferecem flexibilidade e podem acompanhar superfícies complexas. Por outro lado, lâminas pultrudadas apresentam propriedades e geometria controladas industrialmente.
Assim, escolher corretamente não significa encontrar a fibra mais resistente. Significa identificar o sistema tecnicamente compatível com a estrutura, com os esforços e com as condições existentes.
A Barbosa Estrutural atua justamente nessa etapa, avaliando a necessidade de intervenção e buscando soluções de reforço estrutural compatíveis com cada situação. Dessa forma, o material deixa de ser escolhido de maneira genérica e passa a fazer parte de uma estratégia de engenharia.
